CRD200 全回转套管钻机的液压系统由哪些关键部分组成，各部分的作用是什么？在运行中如何维护以确保其稳定高效工作？
发布时间:2025-05-15

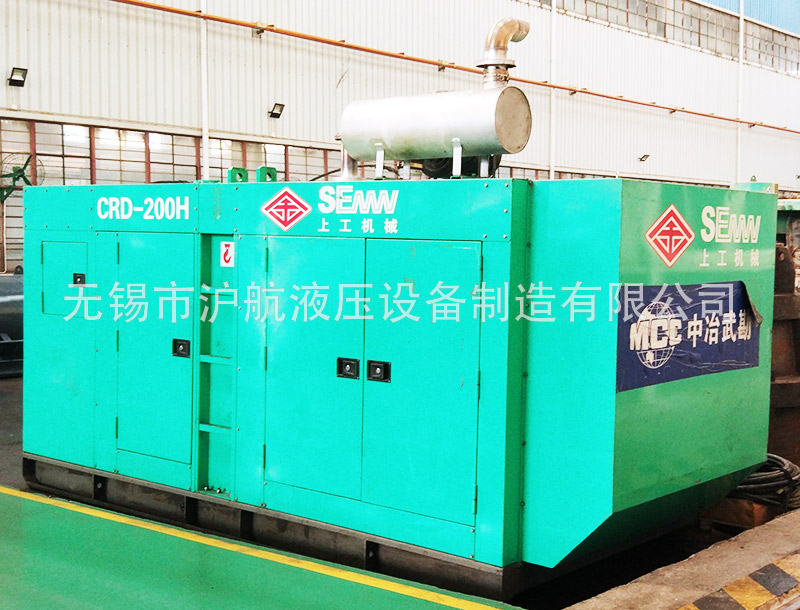

CRD200 全回转套管钻机的液压系统是保障钻机高效、精准作业的核心，由多个关键部分协同组成，各部分各司其职，同时日常维护对于系统稳定运行至关重要。
关键组成部分及作用
动力源：
液压泵：多采用轴向柱塞泵，是液压系统的动力输出心脏。以 CRD200 常见配置为例，其额定压力可达 35MPa 甚至更高，排量根据不同工况需求在 63 - 125mL/r 范围选择。工作时，电机带动液压泵旋转，将机械能转换为液压油的压力能，为整个系统提供高压油液，驱动执行元件动作。例如，在套管回转和下压作业时，液压泵输出的高压油为回转马达和推进油缸提供动力。
执行元件：
回转马达：多选用低速大扭矩的摆线马达或柱塞马达，直接与套管驱动装置连接。回转马达通过液压油驱动，输出高扭矩，带动套管实现 360° 全回转动作，满足不同钻孔工艺对套管旋转角度和速度的要求。在一些复杂地层，需要套管以特定转速和扭矩钻进，回转马达可通过调节输入油液的流量和压力，实现转速在 5 - 20r/min 范围精准控制。
推进油缸：用于控制套管的下压和提升动作。油缸缸径和行程根据钻机规格设计，如 CRD200 的推进油缸缸径可能在 160 - 200mm，行程可达 2 - 3m。当液压油进入油缸无杆腔时，推动活塞杆伸出，实现套管下压钻进；反之，油液进入有杆腔，活塞杆缩回，提升套管。推进油缸在工作中提供稳定的轴向力，确保套管能顺利进入不同地层，且在提拔套管时能克服套管与地层的摩擦力。
控制元件：
多路换向阀：作为系统的核心控制元件，一般为片式多路阀组。通过不同阀芯的换位，控制液压油流向各个执行元件，实现回转马达、推进油缸、辅助油缸等的动作方向、速度和压力调节。例如，通过操作多路换向阀手柄，可使回转马达正转、反转或停止，同时调节油液流量，改变回转速度；对推进油缸则能控制其下压、提升速度及停止位置。
溢流阀：系统中设置多个溢流阀，分别用于限定主油路、分支油路的最高压力。当系统压力超过溢流阀设定值（如主油路溢流阀设定压力 35MPa）时，溢流阀开启，将多余油液排回油箱，防止系统压力过高损坏元件，起到过载保护作用，确保整个液压系统在安全压力范围内工作。
节流阀与调速阀：用于精确调节执行元件的运动速度。节流阀通过改变阀口通流面积调节油液流量，实现对回转马达转速、推进油缸速度的初步调整；调速阀则在节流阀基础上，增加了压力补偿装置，能在负载变化时保持流量稳定，使执行元件运动速度更平稳。在套管钻进过程中，可根据地层情况通过调速阀精确设定推进油缸的推进速度，保证钻孔质量。
辅助元件：
油箱：储存液压油，同时起到散热、沉淀杂质的作用。CRD200 钻机的油箱容量较大，通常在 500 - 1000L，为系统持续稳定运行提供足够油液储备。油箱内部设置隔板，延长油液在油箱内的停留时间，促进杂质沉淀和油液散热。
过滤器：包括吸油过滤器、回油过滤器和高压过滤器。吸油过滤器安装在液压泵吸油口，过滤精度一般为 80 - 110μm，防止大颗粒杂质进入泵内，损坏泵的内部零件；回油过滤器安装在回油管路，过滤精度可达 10 - 25μm，过滤油液从执行元件返回油箱时携带的杂质；高压过滤器安装在高压油路上，过滤精度 5 - 10μm，确保进入执行元件的油液清洁度，提高元件使用寿命。
散热器：多采用风冷或水冷式散热器。在钻机长时间连续工作时，液压系统油温会升高，散热器通过空气对流（风冷）或水冷却（水冷）方式，将油液中的热量散发出去，使油温保持在合适工作范围（一般 35 - 55℃）。油温过高会导致油液粘度下降，泄漏增加，系统效率降低，甚至损坏密封件和液压元件，散热器对维持系统稳定运行至关重要。
维护要点
油液管理：
定期检测：每周至少检测一次油液的外观、粘度、水分、污染度等指标。正常油液应为透明、略带琥珀色，无浑浊、乳化现象。使用粘度计检测油液粘度，与新油标准粘度对比，偏差超过 ±15% 时需考虑换油；采用便携式水分检测仪检测水分含量，超过 0.1% 时需进行除水或换油处理；通过污染度检测仪检测颗粒污染物数量，若超出 NAS 1638 标准中规定的工作等级（一般为 8 - 10 级），需更换过滤器或进行油液净化处理。
按时更换：首次使用 500 小时后更换液压油及所有过滤器滤芯，之后每工作 1000 - 1500 小时更换一次。换油时，将油箱内旧油排尽，用专用清洗剂清洗油箱内部，包括油箱壁、隔板、吸油口等部位，再加入符合设备要求的新液压油，加油过程需通过高精度滤油车过滤，确保新油清洁度。
元件检查：
日常巡检：每天开机前和作业过程中，巡检液压系统各元件外观。查看管路接头是否有渗漏油现象，如有渗漏，及时紧固接头或更换密封件；检查液压泵、马达、油缸等元件有无异常振动和噪声，若发现异常，停机检查，可能是元件内部零件磨损、松动或油液中有空气等原因导致；观察多路换向阀操作是否灵活，各手柄定位是否准确，如有卡滞或定位不准，需及时维修或更换阀芯组件。
定期深度检查：每季度对关键液压元件进行深度检查。使用压力检测仪检测液压泵输出压力是否达到额定值，压力波动是否在允许范围内（一般 ±1MPa），若压力不足或波动过大，可能是泵内部磨损、泄漏或调压装置故障，需拆解检查修复；对回转马达和推进油缸进行性能测试，检测其输出扭矩、推力和运动速度是否符合设计要求，同时检查密封件磨损情况，必要时更换；对各类控制阀进行功能测试，模拟不同工况下阀的动作，检查其开启、关闭是否灵敏，压力调节是否准确，如溢流阀开启压力偏差超过设定值 ±5%，需重新调校或更换阀芯。
系统清洁：
外部清洁：定期清理液压系统外部的灰尘、油污和杂物，保持设备表面清洁。尤其是散热器表面，每周至少用压缩空气或毛刷清理一次，防止灰尘和杂物堵塞散热片，影响散热效果。
内部清洁：每半年对液压系统内部进行一次深度清洁。使用专用的液压系统清洗设备，将清洗液注入系统，启动液压泵使清洗液在系统内循环流动，清洗管路、油箱、阀块等内部零件。清洗完成后，将清洗液排尽，并用新油冲洗系统 2 - 3 次，确保系统内无清洗液残留。
